| Luokitus EN | T 69 6 Z P M 1 H5 / |
| Luokitus AWS | |
| Suojakaasu |
99,8 % CO2C1 /12 % CO2 + ArM20 /18 % CO2 + Ar, 25 % CO2 + ArM21 /
|
| Hitsausasento |
JalkoasentoPA /Alapiena-asentoPB /Vaaka-asentoPC /Yläpiena-asentoPD /LakiasentoPE /Pystyasento ylöspäinPF /Pystyasento alaspäinPG /
|
| Hitsausvirta |
Positiivinen napaisuusDC+ /
|
| Yleistä | Kuparoitu "saumaton" asentohitsattava rutiilitäytelanka lujille teräksille. |
Luokittelu:
• AWS 5.29: E111T1-G M-J H4 (-E111T1-K3MJ H4)
• ISO 18276: T 69 6 Z P M 1 H5
Suojakaasu: 75-95% argon (Ar) + hiilidioksidi (CO2) tai 100% hiilidioksidi (CO2); Kaasunvirtaus 12-18 l/min.
Hitsausasennot: PA, PB, PC, PD, PE, PF, PG
Lankatyyppi: suojakaasun kanssa hitsattava rutiilitäytelanka
Hitsausvirta: DC+ (DCEP)
Lankahalkaisijat: 1,2 mm
Uudelleenkuivaus: ei tarpeen saumattoman rakenteen ansiosta
Varastointi: säilytettävä alkuperäisessä ehjässä pakkauksessa kuivassa tilassa. Varastoidaan kuten umpilanka.
Hyväksynnät: LR, DNV, ABS, BV, GL
Ominaisuudet:
• erittäin alhainen hitsin vetypitoisuus
• vähäinen hitsaushuurun ja roiskeiden muodostuminen
• hyvä kuonan irtoaminen
• hyvä iskusitkeys
• tasainen ja vakaa valokaari
Edut:
• minimaalinen vedyn aiheuttama halkeiluriski
• ei uudelleenkuivausta
• erinomaiset hitsausominaisuudet kaikissa asennoissa
• pieni halkeiluriski vaikeissa olosuhteissa
• lisää tuottavuutta, vähentää jälkityötä
• pohjapalon hitsaus keraamista juuritukea vasten
Soveltuvuus:
• automatisoitu/mekanisoitu hitsaus
• teräsrakenteet
• Offshore-rakenteet
• putken hitsaus
• seostamattomat ja hienoraeteräkset
• laivanrakennus
• raskaat konepajatuotteet
• yksi- ja monipalkohitsaukset
| Hitsiaineen tyypilliset lujuusominaisuudet (kaasu 82% Ar / 18% CO2) | |
| Myötöraja: >690 MPa |
Murtolujuus: 770-940 MPa |
| Murtovenymä: 17 % | Iskusitkeys: 69 J -40 °C, 47 J -60 °C |
| Hitsiaineen ohjekoostumus (82 % Ar / 18 % CO2) | ||||||
| C: 0,08% | Si: 0,50% | Mn: 1,70% | S: 0,015% | P: 0,015% | Ni: 2,00% | Mo: 0,15% |

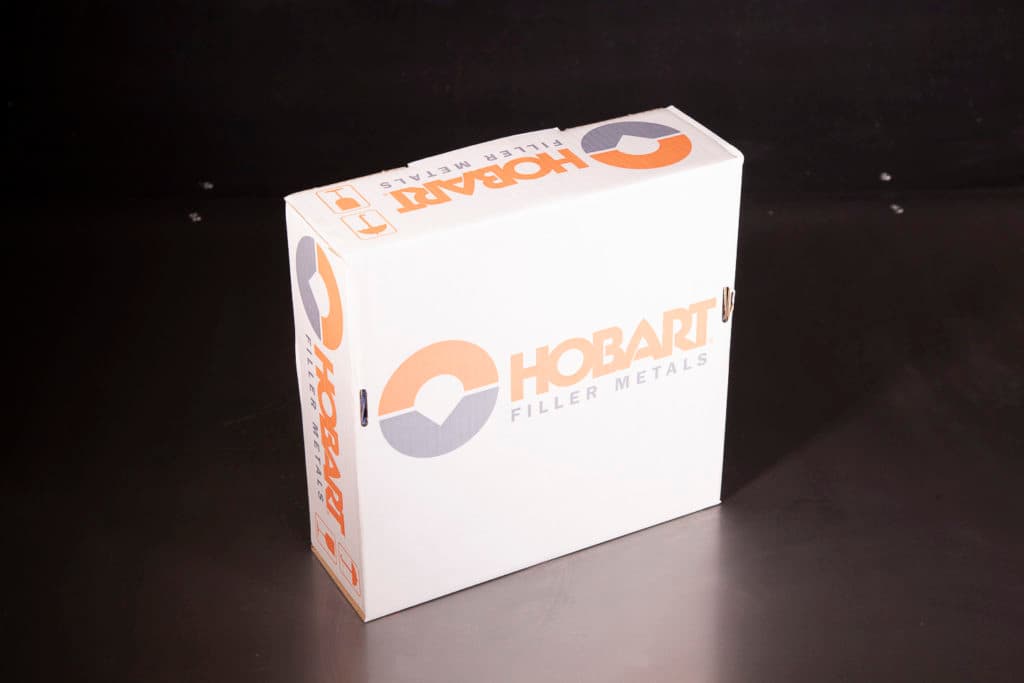

| Koodi | Halk. (mm) | Kela (kg) |
| 62423 | 1,2 | 16 |
| Hitsattavat materiaalit | ||
| Seostamattomat rakenneteräkset | Rel<690 MPa | S620-S690, A 106, A 600 |
| Painelaiteteräkset | Rel<690 MPa | P620GH-P690GH up to A517; A537; A625 |
| Putkiteräkset | Rel<690 MPa | P620 T1/T2-P690NL2; up to A 625 |
| Hienoraeteräkset | Rel<690 MPa | S620-S690QL1 up to A 625 |
| API standardin teräkset | Rel<690 MPa | X70-X100 / HY100 |
